产品简介:

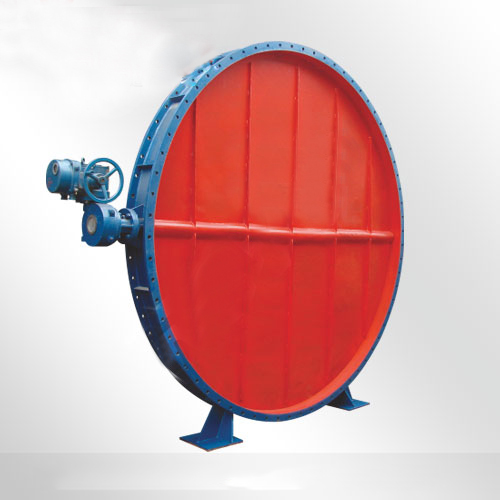

电(手)动通风蝶阀
产品详细信息:

结构特点及用途

本系列蝶阀除具有一般蝶阀的优点外,结构独特,采用优质合金钢板焊接,具有体积小、重量轻、流通截面大、启闭灵活、使用维修方便、价格便宜等特点。本阀是通风除尘管道双向启闭和调节设备,广泛用于冶金、矿山、水泥、化工、电站等行业,作现场操作或远距离控制。

主要性能

公称压力:0.1Mpa

适用温度:350°C

适用介质:含尘烟气、空气

电源电压:380V.AC、220V.AC

泄漏率:<1.5%~3%

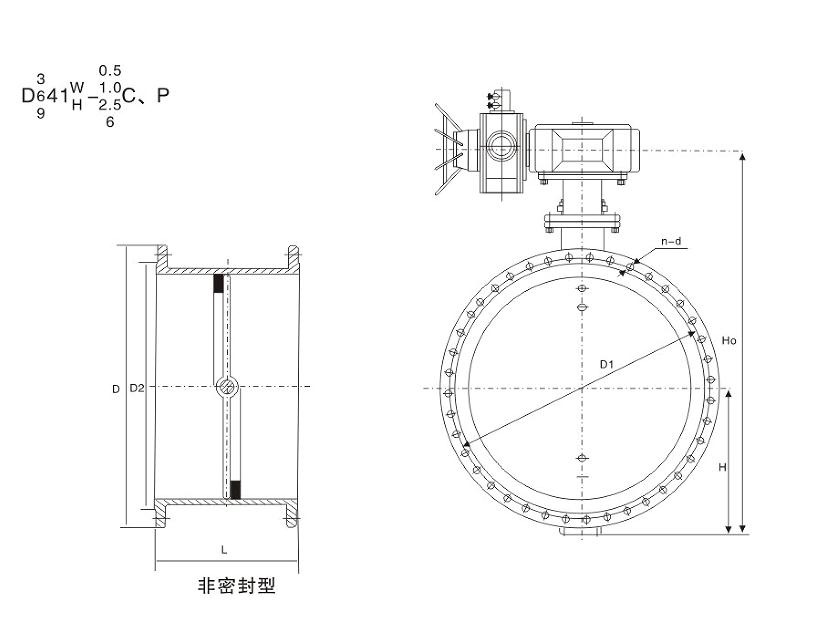

主要外形及连接尺寸表


型号 DN D D1 L b H1 n-d D941W-1   D971W-1 D341W-1 D371W-C D41W-1 D71W-1
H 电动装置 质量KG H 质量KG H 质量KG
D971W-1 100 205 170 40 12 110 6-11 467 Q10-1 45 450 25 350 12
150 260 225 135 495 47 505 26 405 15
200 295 260 160 525 Q20-1 64 527 35 427 19
250 335 300 190 550 71 587 42 487 31
300 375 340 215 590 95 687 59 587 50
350 440 400 70 14 240 12-14 630 Q60-1 108 743 80 643 62
400 490 455 295 640 123 807 95 707 75
450 550 510 450 940 145 848 115 748 89
500 605 565 510 940 169 1005 125 905 98
D941W-1 600 712 668 100 16 620 16-16 970 Q90-1 212 1177 180 977 115
700 812 768 675 1025 246 1315 220 1215 130
800 926 878 120 18 730 20-18 1160 Q120-1 300 1438 270 1338 162
900 1026 978 790 1200 325 1538 300
1000 1126 1078 150 20 850 1300 490 1638 420
1100 1226 1178 950 26-20 1430 575 1738 500
1200 1330 1270 1050 1530 Q180-1 680 1933 635
1400 1520 1470 1150 1630 850 2123 812
1600 1720 1670 200 1205 1705 1005 2323 952
1800 1920 1870 1305 1805 Q250-1 1520 2523 1270
2000 2140 2080 250 22 1435 26-22 1935 1990 2743 1740
2200 2340 2280 1535 2235 Q500-1 2200 2943 1950
2400 2540 2480 1635 2135 2450 3143 2200
2600 270 2680 24 1735 26-24 2235 2760 3343 2510
2800 2940 2880 1835 2335 2980 3543 2730
3000 3140 3080 1935 2435 3310 3743 3005
