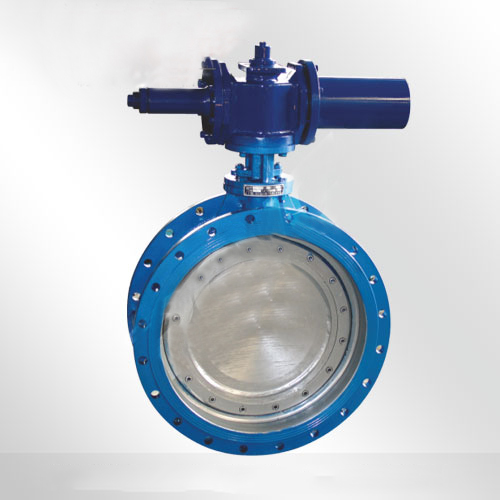

硬密封蝶阀

产品详细信息：

结构特点及用途

本系列蝶阀是吸收国外先进技术，采用多层金属硬密封结构（软硬层叠金属片），具有金属硬密封和软密封的双重优点。无论在低温和高温工况下，均有优良的密封性，而利用三偏心结构特点，具有越关越紧的密封机构和自动补偿密封功能。采用斜板结构，启闭迅速，流速损失小，操作灵活、方便、省力、可靠，广泛应用在冶金、建材、化工、电站、造纸等行业，可以制造双向密封性。

主要性能

公称压力	0.25Mpa	0.60Mpa	1.0Mpa	1.6Mpa	2.5Mpa
壳体试验压力	0.38Mpa	0.90Mpa	1.5Mpa	2.4Mpa	3.8Mpa
密封试验压力	0.28Mpa	0.66Mpa	1.1Mpa	1.8Mpa	2.8Mpa
适用温度	≤300°C、≤420°C、≤600°C
泄漏率	零泄漏
适用介质	空气、煤气、可燃气体、水、油、蒸气

主要零件材料

阀体阀板：碳钢、不锈钢、耐热钢

阀座：复合材料、不锈钢

阀杆：合金钢、不锈钢、耐热钢

填料：柔性石墨

D343P-2.5、D643P-2.5、D743P-2.5、D943P-2.5型主要外形及连接尺寸表

DN	D	D1	b	n-d	L	H1	H	手动装置		电动装置			气动装置		液动装置
DN	D	D1	b	n-d	L	H1	H	L0	型号	L1	型号	功率	L1	型号	L1	L2	型号	参考重量KG
80	180	150	18	4-18	114	118	390	150	S-01	190	Q20	0.04	280	TAG13	190	480	YGJ201	70
100	210	170	18	4-18	127	125	405	150		240	Q30	0.04	560	TAW13				85
125	240	200	20	8-18	140	140	450	150		240	Q30	0.04	560	TAW13				100
150	265	225	20	8-18	140	145	500	150		350	Q40	0.06	750	TAW17				120
200	320	280	22	8-18	152	175	580	310	S-02	390	Q60	0.09						155
250	375	335	24	12-18	165	205	630	310	S-02	390	Q60	0.09						185
300	440	395	24	12-22	178	230	680	440	S-03	540	Z10十二级减速	0.25	750	AW20	220	520	YGJ202	225
350	490	445	24	12-22	190	255	750				Z10十二级减速	0.25					YGJ202	265
400	540	495	24	16-22	216	280	815				Z20十二级减速	0.55					YGJ301	345
450	595	550	24	16-22	222	308	875				Z20十二级减速	0.55						400
500	645	600	26	20-22	229	330	930	550	S-04	720	Z30十二级减速	0.75	1350	AW28				620
600	755	705	26	20-26	267	380	1025				Z30十二级减速	0.75			360	1580	YGJ402	780
700	860	810	26	24-26	292	440	1160				Z45十二级减速	1.1						920
800	975	920	26	24-30	318	495	1320				Z45十二级减速	1.1						1140
900	1075	1020	26	24-30	330	550	1450	630	S-05	790	Z60十二级减速	1.5	1580	QQA16000	400	1063	YGJ502	1390
1000	1175	1120	26	28-30	410	625	1592											1620
1200	1375	1320	26	32-30	470	730	1895											1920
1400	1575	1520	26	36-30	530	850	2060	750	S-06	790	Z90十二级减速	2.2			600	1200	YGJ503	2350
1600	1790	1730	26	40-30	600	960	2300			790	Z90十二级减速	2.2			600	1200	YGJ503	2840
1700	1890	1830	26	44-30	640	1010	2420			790	Z120十二级减速	3			700	1300	YGJ602	3600
1800	1990	1930	26	44-30	670	1080	2580			790	Z120十二级减速	3			700	1300	YGJ602	4800
2000	2190	2130	26	48-30	760	1200	2800	870	S-07	1320	Z180十二级减速	4			800	1300	YGJ702	5600
2200	2405	2340	26	52-32	760	1330	3150	870	S-07	1320	Z180十二级减速	4			800	1300	YGJ702	6700
2400	2605	2540	28	56-33	760	1450	3400	870	S-08	1320	A250十二级减速	5.5			900	1400	YGJ704	7900
2600	2805	2740	28	60-33	760	1650	3800								900	1400	YGJ704	9200
2800	3030	2960	30	64-36	760	1850	4200								1000	1400	YGJ802	11350
3000	3230	3160	30	68-36	760	2080	4650								1000	1400	YGJ802	13450
