安装
1. 本产品在存放期间，操纵台丝杠应涂以防锈油脂。避免日晒雨淋，阀门部件应避免沾染油脂。防止橡胶老化变质。
2. 在藻注并壁时，预留短管孔和支撑闸阀的横钢孔，泵房地面预留操纵台基础孔
3. 连接闸阀和短管的法兰（中间加橡胶垫）把短管穿入预留孔中，借闸阀的外露闸杆找好垂直度，固定支撑槽钢
4. 操纵台就位后，按本说明书要求尺寸提升丝杆。
5. 核对阀杆至丝杆间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6. 写下阀杆端部的卡环，检查整个机构操作是否灵活。

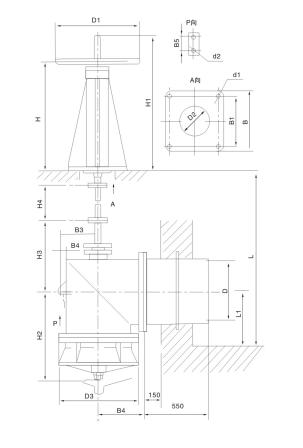

PZ型配水闸门外形及安装尺寸
不同L值时连接杆长度H4
|
型号 |
L |
|||
|
5000 |
5400 |
4000 |
3500 |
|
|
PZ-400 |
3780 |
3280 |
2780 |
2580 |
|
PZ-500 |
||||
|
PZ-600 |
3510 |
3010 |
2510 |
2010 |
|
PZ-1000 |
3120 |
2820 |
2120 |
1620 |
|
PZ1200 |
3040 |
2540 |
2040 |
1540 |
安装尺寸表
|
型号 |
操纵台 |
制阀 |
短管 |
操作 |
质量（KG） |
|||||||||||||||
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
D2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L |
行程 |
带短管 |
不带短管 |
|
|
PZ-400 |
350 |
300 |
180 |
19 |
500 |
750 |
965 |
330 |
235 |
27 |
60 |
15 |
540 |
580 |
635 |
400 |
250 |
168 |
335 |
275 |
|
PZ-500 |
380 |
285 |
640 |
630 |
500 |
300 |
193 |
410 |
330 |
|||||||||||
|
PZ-600 |
600 |
1403 |
450 |
345 |
35 |
80 |
19 |
740 |
720 |
600 |
350 |
218 |
600 |
480 |
||||||
|
PZ-600 |
550 |
445 |
940 |
885 |
815 |
800 |
450 |
250 |
830 |
675 |
||||||||||
|
PZ-1000 |
300 |
400 |
250 |
22 |
700 |
900 |
1246 |
670 |
548 |
36 |
100 |
23 |
1175 |
966 |
1076 |
1000 |
550 |
268 |
1300 |
1072 |
|
PZ-1200 |
1298 |
780 |
652 |
40 |
120 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1446 |
1721 |
|||||||
注：D2为操纵台底面凸起部分尺寸，基础预留孔应大于此数。
其他：
1、成套供应范围：操作台一件，闸阀一件，短管一件，连接一件用于闸阀和短管法兰连接的胶垫一件，螺栓（带螺母）一组，用于连接阀杆、连接杆、操纵台丝杆的螺栓（带螺母）两组，定货时未按规定联接杆长度的，按最大长度供货。
2、随机技术文件：产品合格证一份，装箱单一份。
3、质量保证：在过流零件的额材质符合输送介质的要求，用户恰当地遵守保管和使用规则的条件下，从本厂发货之日起的十八个月内，连接运转不超过十二个月，产品因制造不良二发生损坏或不能正常工作时，本厂免费为用户更换和修理产品或零件，易损件磨损不在此限
