结构特点及用途
滑阀可安装于各种水池或水井的管道上，功能同于，滑阀为手动操作，单向受压，密封材质为铜合金耐腐，面磨，开启时有指针指示，直觉好。
|

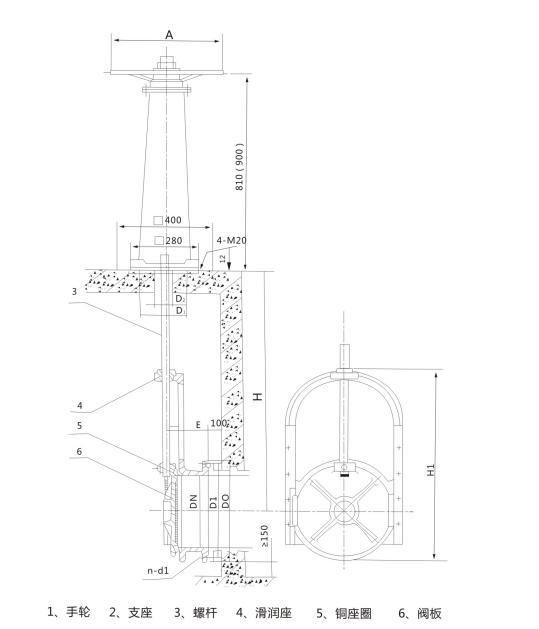

尺寸 规格 |
DN |
D0 |
D1 |
D2 |
D3 |
H |
H0 |
H1 |
H2 |
E |
d |
n-d |
|
HF300 |
300 |
440 |
400 |
120 |
290 |
1500-5000 |
1380 |
885 |
865 |
242 |
42 |
12-23 |
|
HF400 |
400 |
565 |
515 |
120 |
290 |
1500-5000 |
1480 |
885 |
1065 |
254 |
42 |
16-26 |
|
HF600 |
600 |
780 |
725 |
120 |
290 |
1500-5000 |
1680 |
885 |
1490 |
295 |
42 |
20-30 |
|
HF800 |
800 |
1010 |
950 |
150 |
300 |
2000-5000 |
2030 |
905 |
2225 |
320 |
60 |
24-34 |
|
HF1000 |
1000 |
1220 |
1175 |
150 |
300 |
2000-5000 |
2330 |
905 |
2305 |
345 |
70 |
28-34 |
|
HF1200 |
1200 |
1380 |
1380 |
150 |
300 |
2000-5000 |
2430 |
905 |
2595 |
355 |
70 |
32-41 |
订货须知
1、订货时应型号规格、并注明H，不注明按最短尺寸。
2、本设备包含手轮启闭装置，若用户需改用手电两用启闭机请参考相关样板，并注明。
3、本设备与穿墙管连接法兰尺寸见上标，本公司亦可按用户标准生产。
