产品简介:
排泥阀
排泥阀
产品详细信息:

用途

PNF型排泥阀又名盖阀,一般常用于城市水厂、污水处理厂的沉淀池底排放污泥用。PNF型排泥阀的适用介质为污水,介质的温度一般应小于50°C,其水工作水深处少于10米。
结构特点

阀盖自带螺纹,水深度浅时可直接用手柄操作;阀板成锥拱形,自带导向,开启操作力小;螺杆及密封面采用锡青铜,耐腐、耐磨。可与手电两用启半闭机配套使用进行微机控制。

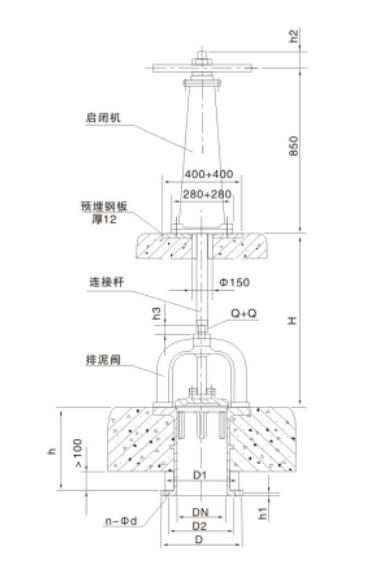

PNF型排泥阀外形尺寸表

型号

口径DN

D2

D1

D

h

h1

h2

h3

n-d

Q+Q

PNF-150

150

217

247

285

200

3

30

45

8-18

22x22

PNF-200

200

256

299

342

200

3

30

45

8-18

22x22

PNF-300

300

362

414

464

300

4

45

45

10-21

25x25

PNF-400

400

466

524

582

450

4

60

60

12-28

25x25

PNF-500

500

572

639

706

450

4

60

60

12-28

28x28

订货须知

1、订货时,用户应注明沉淀池的深度(即图示的H值),以确定连接轴的长度尺寸;

2、PNF型的排泥阀的操作方式以一般为手动型式,如用户需要采用电动型式,请在订货时注明;

3、表中所示的法兰尺寸是普通规格,用户如需配特殊的法兰尺寸,请在订货时注明。
