产品简介:

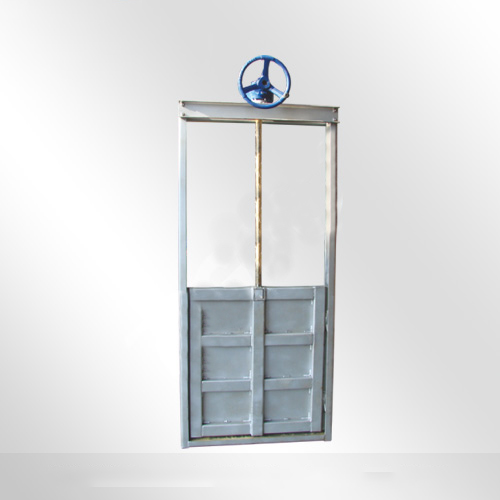

渠道闸门
渠道闸门
产品详细信息:

概述
我厂引进国内外先进技术生产的闸门,主要材料为不锈钢或碳钢喷涂环氧树脂涂料,橡胶软密封,具重量轻,操作灵活,防腐蚀,不生锈,安装维修方便,密封可靠等功能、可广泛用于污水处理厂、自来水厂、排灌、环保、电力、塘堰河流等工程;作为截止、调整流量和控制水位之用,闸门依据使用场合克区分为:1、渠道闸门:用于渠道重剑,作截流用,一般用于三箱密封;2、控制闸门:用于水道进出口则作为开启或关闭,一般用于四向密封;3、调节闸门:用于调节水流大小;4、堰门:用于调节水位。
特点
重量轻:约为铸铁闸门的1/3重量
耐腐蚀:耐酸碱及大部分腐蚀性化学品及污水,海水;
密封性好:采用橡胶对金属密封,止水胶圈为空心结构,密封性好;
力矩小:由于门板重量轻,门板与导轨之间的摩擦阻力小,故使得手轮操作例句不大于100N;
独特结构:采用可靠的温度和刚度的焊接结构,高性能密封件保证闸门有效启闭,独特的密封性和楔块设计使得闸门启闭更加可靠,并能受较大反向水位
寿命长:由于门板与导轨之间只有到最后一小段密封接触,密封面磨损非常小,不锈钢闸门寿命长达15年以上,碳钢闸门使用寿命为10年以上。
维修方便:楔形块可作调整,经多年使用后,如出现局部渗漏现象,只需调整楔形块增加止水胶圈压缩量即可,省时省力,维修成本低

安装方便:闸门框通过二次混凝土浇筑固定,方便可靠。

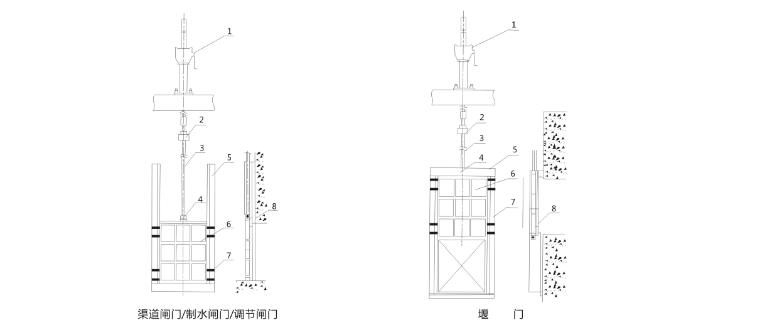

主要材料

序号

零件名称

材质

1

启闭机(手动、气动、电动、电液动、液动)

标准品

2

轴导架

铸铁、碳钢、不锈钢

3

丝杆、接杆

不锈钢(2Cr13、1Cr13、1Cr18Ni9Ti、SUS410,SUS304、SUS316)

4

吊耳

不锈钢或碳钢外覆环氧树脂

5

门框

不锈钢或碳钢外覆环氧树脂

6

门板

不锈钢或碳钢外覆环氧树脂

7

楔形块

8

止水胶圈

橡胶、NBR、EPDM

使用环境

使用介质

清水、污水、海水及酸性介质

适用温度

≤80°C

工作水头

正向≤10m-H2O;反向≤2mH2O

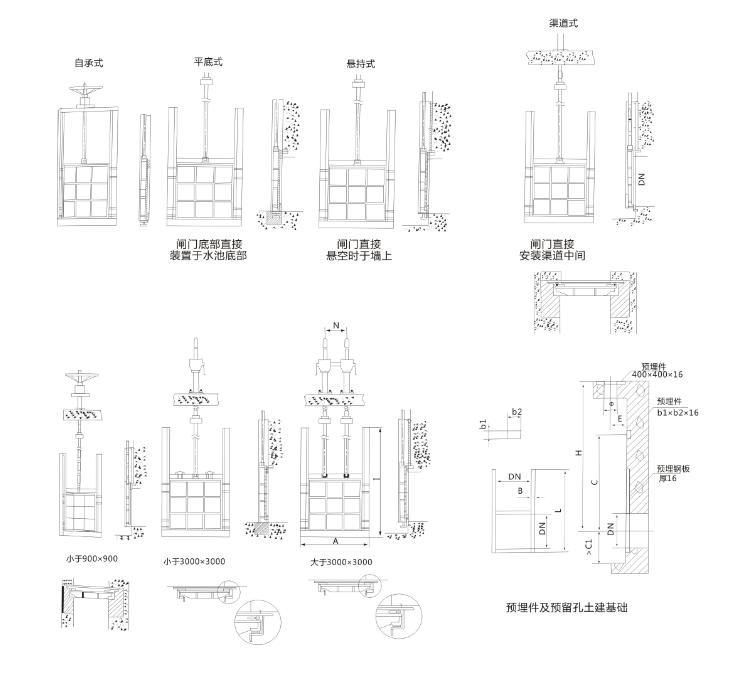

安装步骤

1、首先检查预埋件、预留槽及孔的位置,保证其平面度和垂直为1.5~3%范围内;

2、根据闸门的大小,划安装线及钻墙面孔;

3、用膨胀螺柱将门框固定在墙上,并用吊垂直方法检查闸门安装是否符合要求(平面和垂直度0.5~1%);

4、将已调整好的闸门进行二次灌浆,确保闸框与墙面密封,以防渗漏;

5、当螺杆细长比(提升杆长度/螺杆外径)4H/D>200时应设置轴导架,轴导架距闸门吊耳距离应大于闸门最大开启度;

6、安装操作台、螺杆、接杆、轴导架,应保证吊耳、接丁、操作台中心成一线。
