结构特点及用途

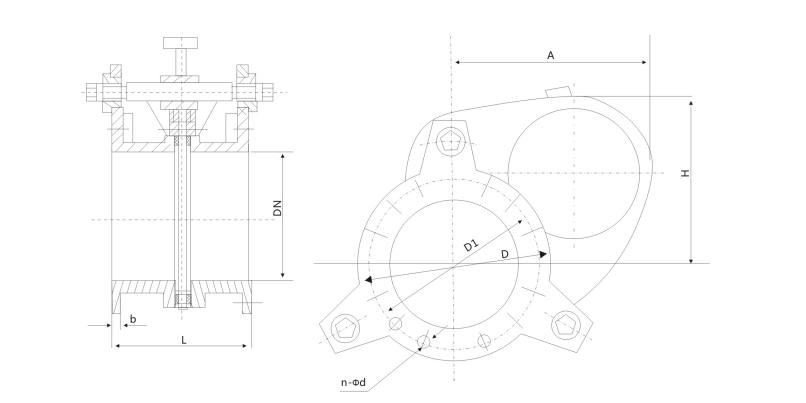

F43X型手动扇形由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用阀板上盲板和通孔板的位置变换达到启闭目的。具有结构简单，重量轻，性能可靠，操作方便等特点。
本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
|
DN |
L |
D |
D1 |
H |
A |
B |
n-d |
质量KG |
||
|
PN0.05Mpa |
PN0.15Mpa |
PN0.25Mpa |
||||||||
|
100 |
210 |
210 |
170 |
230 |
202 |
12 |
4-18 |
28 |
30 |
33 |
|
150 |
210 |
265 |
225 |
260 |
270 |
16 |
8-18 |
32 |
35 |
40 |
|
200 |
230 |
320 |
280 |
310 |
350 |
18 |
8-18 |
43 |
45 |
50 |
|
250 |
250 |
375 |
335 |
330 |
400 |
18 |
12-18 |
52 |
56 |
60 |
|
300 |
270 |
440 |
395 |
350 |
450 |
18 |
12-23 |
63 |
70 |
76 |
|
350 |
290 |
490 |
445 |
380 |
500 |
18 |
12-23 |
70 |
76 |
85 |
|
400 |
310 |
540 |
495 |
405 |
550 |
24 |
16-23 |
113 |
124 |
135 |
|
450 |
330 |
595 |
550 |
430 |
600 |
26 |
16-23 |
141 |
140 |
155 |
|
500 |
350 |
645 |
600 |
750 |
680 |
26 |
16-23 |
275 |
300 |
330 |
|
600 |
390 |
755 |
705 |
830 |
840 |
28 |
20-26 |
323 |
350 |
380 |
|
700 |
430 |
860 |
810 |
880 |
1050 |
28 |
24-26 |
380 |
410 |
450 |
|
800 |
470 |
975 |
920 |
900 |
1150 |
28 |
24-30 |
595 |
645 |
710 |
|
900 |
470 |
1075 |
1020 |
1000 |
1300 |
28 |
24-30 |
730 |
800 |
880 |
|
1000 |
470 |
1175 |
1120 |
1100 |
1450 |
28 |
28-30 |
900 |
980 |
1080 |
|
1200 |
510 |
1375 |
1320 |
1300 |
1550 |
28 |
32-30 |
1110 |
1200 |
1320 |
|
1400 |
510 |
1575 |
1520 |
1530 |
1700 |
30 |
36-30 |
1480 |
1650 |
1800 |
