F943X-2.5电动推杆盲板阀
产品详细信息:

结构特点及用途
     电动扇形主要由左阀体、右阀体、丝杠副、翻板、密封圈、杠杆、电动推杆等零件组成,并由底座,支撑柱构成一个刚性构体。法门中设有夹紧、电动推杆和翻版电动推杆,夹紧电动推杆通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作,翻版电动推杆驱动翻版完成开关动作。橡胶密封圈镶嵌在阀板上,具有耐高温、密封性好、更换方便、使用寿命长等特点。
   本阀门可以单台远距离控制,亦可以多台互联网远距离控制,非正常情况还可以利用阀门本身装置手动操作。

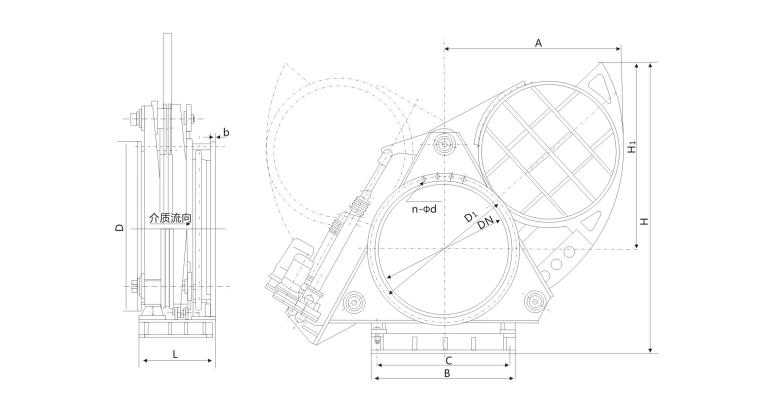

DN L D D1 H H1 A B C b n-d 质量KG
PN0.05 PN0.15 PN0.25
300 450 440 395 720 360 480 18 12-22 205 225 250
350 450 490 445 810 380 520 18 12-22 235 255 280
400 450 540 495 850 405 600 24 16-22 286 305 335
450 500 595 550 950 430 658 24 16-22 340 370 400
500 500 645 600 1080 750 712 26 20-22 420 460 500
600 600 755 705 1590 920 874 26 20-26 530 580 630
700 600 860 810 1680 880 970 26 24-26 605 665 730
800 800 975 920 1860 1125 1100 1130 525 35 24-30 1500 1650 1750
900 800 1075 1020 2055 1270 1200 1220 570 35 24-30 1800 1950 2100
1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30 2100 2300 2500
1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30 2300 2500 2700
1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30 2600 2800 3050
1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30 3000 3300 3600
1400 850 1575 1520 2960 1925 1856 1490 700 35 36-30 4170 4550 4950
1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30 4900 5300 5800
1600 850 1790 1730 3300 2160 1293 1690 800 35 40-30 5350 5850 6350
1800 1100 1990 1930 3610 2370 2335 1890 900 35 44-30 6950 7600 8300
2000 1100 2190 2130 3960 2620 2570 2070 1000 35 48-30 8750 9500 10500
