FF941X-H电动封闭式插板阀
产品详细信息:

结构特点及用途

本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程中,管道的气体不外泄露,避免了环境的污染,具有较好的抗管道外力强度,电动装置的设置在外部,一维护检查,人员近距离操作的安全性能较高,缺点是更换胶圈较麻烦。

       阀门在设计上吸收了国外眼镜阀浮动阀板优点;压紧传动及采用齿圈、齿轮、梯形螺纹丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是:起动力矩小,螺纹副自锁性好,阀门密封可靠,阀板移动采用消齿传动机构,不易积灰,满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。

       法兰执行标准:GB/T9115-98、JB/T81-94

       本阀地面可配置防爆型控制柜,实行现场控制和远距离与PLC系统连接控制,设置距离10米以上

技术性能

公称压力Mpa

0.05Mpa

0.1Mpa

1.0Mpa

0.25Mpa

密封试验压力Mpa

0.055Mpa

0.11Mpa

0.165Mpa

0.275Mpa

强度试验压力Mpa

0.075Mpa

0.15Mpa

0.225Mpa

0.375Mpa

密封材质

丁腈橡胶

硅橡胶

氟橡胶

硬密封

适用温度

-20~100°C

-20~200°C

-20~300°C

-20~450°C

适用介质

空气、煤气、含尘煤气

电源电压

380V.AC   50HZ

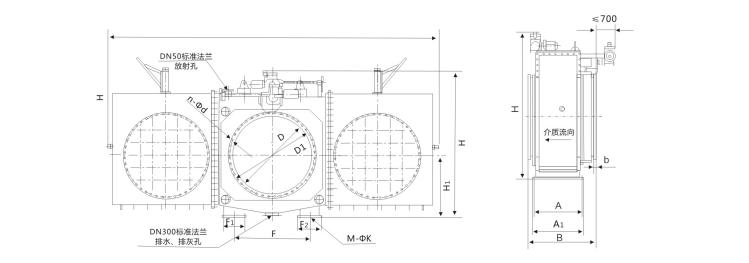

DN D D1 B b n-d H H1 L A A1 F F1 F2 M-K 功率(KW) 质量KG
走板 夹板 PN0.05 PN0.1 PN0.15 PN0.25
400 540 495 600 18 16-22 1250 510 2420 600 680 500 160 220 4-23 1.1 1.5 1080 1210
450 595 550 600 18 16-22 1380 560 2480 600 680 500 160 220 4-23 1.1 1.5 1160 1250
500 645 600 600 18 20-22 1600 600 2610 600 680 500 160 220 4-23 1.1 1.5 1250 1300
600 755 705 800 24 20-26 1750 680 2720 600 680 900 280 340 8-23 1.1 1.5 1315 1450
700 860 810 800 24 24-26 1884 720 2815 600 680 950 280 340 8-23 1.1 1.5 1585 1700
800 975 920 800 24 24-30 1970 800 3115 600 680 1045 280 340 8-23 1.5 2.2 1870 2050
900 1075 1020 800 24 24-30 2086 880 3640 600 680 1250 280 340 8-33 2.2 2.2 2350 2550
1000 1175 1120 800 24 28-30 2250 960 3940 820 910 1250 280 340 8-33 2.2 2.2 2850 3050
1200 1375 1320 1200 16 32-30 2837 1165 5930 1100 1180 1060 480 560 8-33 1.1 1.5 3537 3720
1400 1575 1520 1200 26 36-30 3057 1285 6530 1100 1220 1400 480 560 8-33 1.1 1.5 4370 4800
1600 1790 1730 1200 32 40-30 3257 1385 7130 1100 1180 1560 480 560 8-33 1.5 2.2 5200 5700
1800 1990 1930 1400 32 44-30 3400 1428 7730 1100 1180 1750 230 560 8-33 2.2 2.2 5940 6430
2000 2190 2130 1400 32 48-30 4010 1850 8400 1200 1280 1800 230 560 8-33 2.2 2.2 7180 7850
2200 2405 2340 1600 32 52-30 4110 1950 9050 1200 1280 1900 230 560 8-33 2.2 2.2 8430 9250
2400 2605 2540 1600 32 56-33 4365 2050 9600 1200 1280 2360 230 560 8-33 2.2 2.2 9460 10500
2600 2805 2740 1800 34 60-33 4565 2150 10200 1340 2100 2460 300 600 8-36 2.2 2.2 1200 13200
2800 2960 3030 1800 36 64-36 4765 2250 10800 1340 2100 2532 300 600 8-36 2.2 2.2 1500 16100
