KF941X-H-1电动敞开式插板阀
产品详细信息:

结构特点及用途

本阀为敞开式设计结构,具有重量轻、易维护(密封胶圈更换、电动装置维护、更换、阀门的局部维护均在外部,不影响阀门的正常运行)的优点,阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优势,缺点是启闭时有少量的煤气外漏。本阀门在设计上吸收了国外浮动板阀的先进技术;压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是:起动力矩小,螺纹副自锁性好,阀门密封可靠,板移动采用齿传动机构,不易积灰,满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。

本阀地面可配置防爆型控制柜,实现现场控制与远距离与PLC系统连接控制,设置距离十米以上。

法兰连接标准:GB/T9115-98、JB/T81-94



技术性能

公称压力Mpa

0.05Mpa

0.1Mpa

0.15Mpa

0.25Mpa

密封试验压力Mpa

0.055Mpa

0.011Mpa

0.165Mpa

0.275Mpa

强度试验压力Mpa

0.075Mpa

0.015Mpa

0.225Mpa

0.375Mpa

电源电压

380V.AC  50HZ

密封材料

丁腈橡胶

硅橡胶

氟橡胶

硬密封

适用温度

-20~100°C

-20~200°C

-20~300°C

-20~450°C

适用介质

空气、煤气、含尘煤气

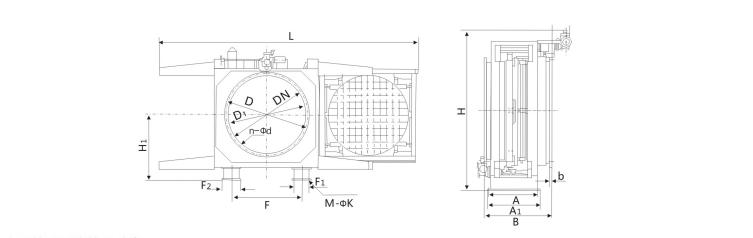

DN D D1 B b n-d H H1 L A A1 F F1 F2 M-K 电机功率(KW) 质量(KG)
走板 夹板 PN0.06 PN0.10 PN0.15 PN0.25
400 540 495 600 18 16-22 1300 350 2210 600 680 500 160 220 4-23 1.1 1.5 880 960
450 595 550 600 18 16-22 1520 400 2400 600 680 500 160 220 4-23 1.1 1.5 980 1060
500 645 600 600 18 20-22 1600 450 2540 600 680 500 160 220 4-23 1.1 1.5 1050 1180
600 755 705 800 24 20-26 1750 500 2720 600 680 900 280 340 8-23 1.1 1.5 1150 1280
700 860 810 800 24 24-26 1884 720 2815 600 680 950 280 340 8-23 1.1 1.5 1210 1320
800 975 830 800 24 24-30 1970 800 3115 600 680 1045 280 340 8-23 1.5 2.2 1450 1600
900 1075 1020 800 24 24-30 2086 880 3640 600 680 1250 280 340 8-23 2.2 2.2 1840 2050
1000 1175 1120 800 274 28-30 2250 960 3940 820 910 1250 280 560 8-23 2.2 2.2 2180 2450
1200 1375 1320 1200 26 32-30 2837 1165 5930 1100 1180 1060 480 560 8-33 1.1 1.5 2600 2800
1400 1575 1520 1200 26 36-30 3057 1285 6530 1100 1220 1400 480 560 8-33 1.1 1.5 3250 3550
1600 1790 1730 1200 32 40-30 3257 1385 7130 1100 1180 1560 480 560 8-33 1.5 2.2 4350 4750
1800 1990 1930 1400 32 44-30 3400 1428 7730 1100 1180 1750 230 560 8-33 2.2 2.2 5100 5600
2000 2190 2130 1400 32 48-30 4010 2850 8400 1200 1280 1800 230 560 8-33 2.2 2.2 5760 6250
2200 2405 2340 1600 32 52-30 4110 1950 9050 1200 1280 1900 230 560 8-33 2.2 2.2 7050 7750
2400 2605 2540 1600 32 56-33 4365 2050 9600 1200 1280 2360 230 560 8-33 2.2 2.2 8250 9050
2600 2805 2740 1800 34 60-33 4375 2141 8567 1340 1410 2332 300 600 8-36 2.2 2.2 9700 10500
2800 2960 3030 1800 36 64-36 4554 2280 8925 1340 1410 2332 300 600 8-36 2.2 2.2 12000 13200
