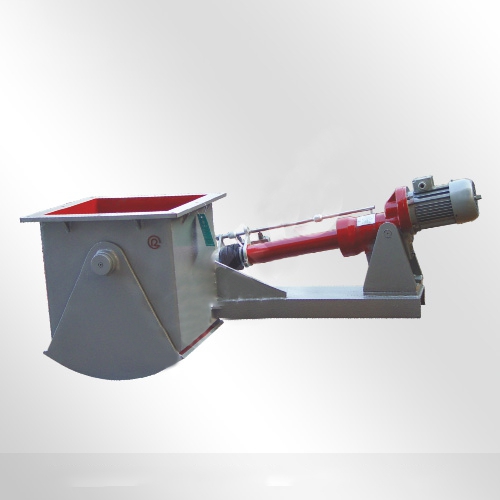

结构特点及用途
本系列电液动扇形闸门是根据卸灰、卸料特点，用作各种料仓及水泥熟料除尘设备的理想卸料装置。本闸门在出料口出设置了防尘罩，避免了灰尘飞扬；采用电液动推杆动力源，取代缸传动，节约了工程投资成本；阀体采用台阶结构，减少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板直接磨损。
主要性能
适用介质：干燥粉尘
工作温度：≤150°C
卸灰量：6~8m3/h

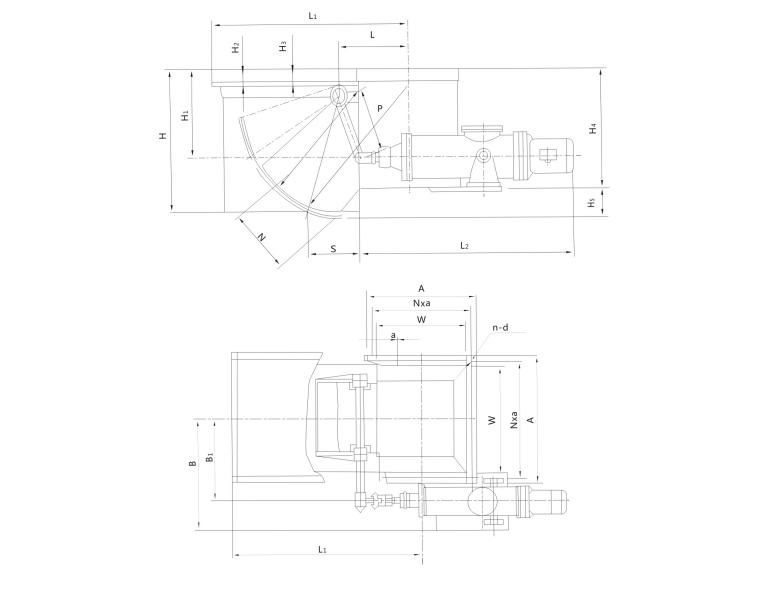

TDSZ型电液动扇形闸门主要外形及连接尺寸表
|
型号 |
W |
A |
B |
B1 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
P |
n-d |
Nxa |
电液动推杆型号 |
功率KW |
|
TDSZ-30 |
300 |
400 |
350 |
470 |
300 |
800 |
1175 |
380 |
429 |
170 |
60 |
340 |
400 |
280 |
8-18 |
2X175 |
DYTZ700-280/110P |
1.1 |
|
TDSZ-40 |
400 |
500 |
400 |
520 |
350 |
900 |
1175 |
540 |
429 |
170 |
60 |
480 |
450 |
280 |
12-18 |
3X150 |
DYTZ700-280/110P |
1.1 |
|
TDSZ-50 |
500 |
626 |
450 |
570 |
400 |
1050 |
1220 |
680 |
513 |
190 |
70 |
610 |
550 |
350 |
16-18 |
4X140 |
DYTZ1000-300/110P |
1.5 |
|
TDSZ-60 |
600 |
726 |
500 |
620 |
450 |
1200 |
1220 |
750 |
513 |
190 |
70 |
670 |
650 |
350 |
16-18 |
4X165 |
DYTZ1750-350/110P |
2.2 |
|
TDSZ-70 |
700 |
840 |
550 |
670 |
500 |
1400 |
1340 |
900 |
560 |
190 |
80 |
820 |
800 |
400 |
20-22 |
5X150 |
DYTZ1750-350/110P |
2.2 |
|
TDSZ-80 |
800 |
940 |
600 |
720 |
550 |
1550 |
1340 |
1050 |
560 |
190 |
80 |
950 |
900 |
400 |
20-22 |
5X174 |
DYTZ1750-350/110P |
2.2 |
