结构特点

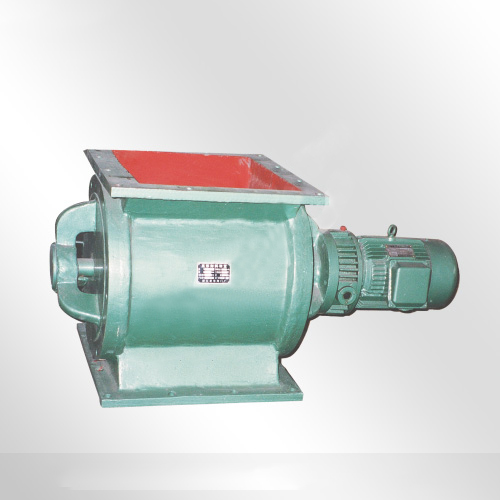

本阀又名星形卸灰阀、星形卸料器、回转下料机。由阀体、传动轴、叶片和减速器组成。减速电机带动轴和叶轮旋转，从而达到卸灰的目的。具有叶片耐磨性好、锁气性能高、卸料彻底、连接平稳、结构紧凑等特点，弹性叶轮给料机采用弹性转子，密封性更好，保证均匀喂料。广泛应用于建材工业、冶金、化工、电力等部门作为各类除尘设备的卸料装置及各种磨机、烘干机、料仓等设备的给料装置。
主要技术性能
|
规格 |
圆形 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
|
方形 |
150x150 |
200x200 |
200x300 |
300x300 |
300x400 |
400x400 |
450x500 |
500x500 |
||
|
GYT-4 GYT-4Z GYW-4 GYW-4Z |
刚性 |
给料能力m3/h |
4-6 |
12 |
23 |
41 |
55 |
98 |
121 |
143 |
|
叶轮转速 |
34r/min |
25r/min |
21r/min |
|||||||
|
弹性 |
给料能力m3/h |
2.1 |
3.6 |
9 |
15 |
23 |
30 |
48 |
66 |
|
|
叶轮转速 |
31r/min |
|||||||||
|
|
功率KW |
0.55 |
1.1 |
2.2 |
3 |
|||||
|
|
摆线针轮减速机型号 |
|
||||||||
|
GYT-4J GYW-4J |
刚性 |
给料能力m3/h |
0.5-10 |
6 |
2-40 |
4-70 |
6-88 |
10-150 |
20-240 |
30-280 |
|
叶轮转速 |
6-60r/min |
|||||||||
|
弹性 |
给料能力m3/h |
0.3-3 |
0.5-5 |
1.2-12 |
2-20 |
3-30 |
4-40 |
6-60 |
8-80 |
|
|
叶轮转速 |
4-40r/min |
|||||||||
|
|
功率KW |
0.55 |
1.2 |
2.2 |
3 |
|||||
|
|
电磁阀调速减速机型号 |
YCT112-4A |
YCT132-4A |
YCT132-4A YCT132-4B |
||||||
|
YJD-（A/B） |
给料能力m3/h |
2-4 |
6 |
8-10 |
12-16 |
20 |
26 |
30 |
36-40 |
|
|
叶轮转速 |
24r/min |
|||||||||
|
功率KW |
0.55 |
1.2 |
2.2 |
|||||||
|
电源电压 |
380V-AC 50HZ |
|||||||||
|
适用介质和温度 |
粉状或小颗粒状物料≤80°C ≤150°C ≤250°C |
|||||||||

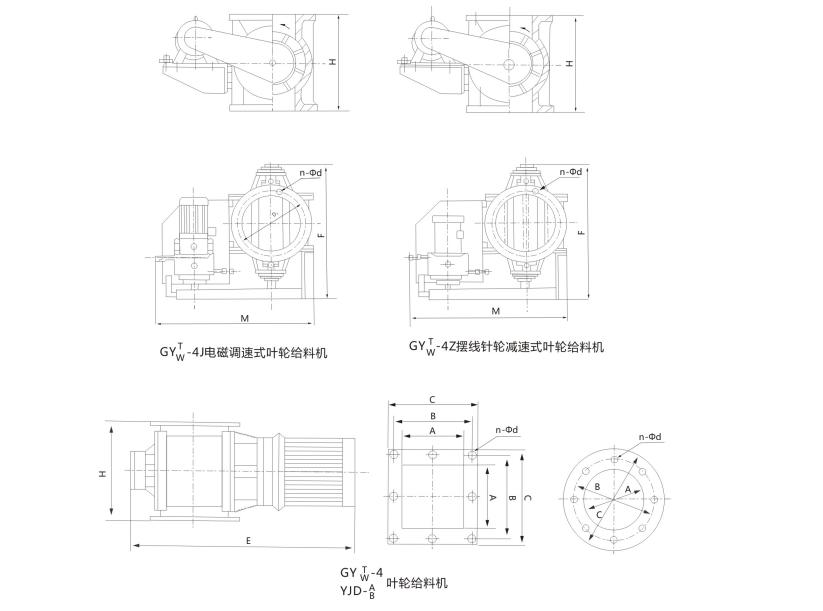

GY（T/W）-4外形及连接尺寸
A(A1)
B(B1)
C(C1)
n-d
H
M
F
E
GYW-4质量
GYW-4Z质量
GYW-4J质量
150
240
210
8-11
230
720
600
520
40
250
270
200
300
260
8-11
300
800
700
570
75
275
295
250
350
310
8-13
340
850
750
660
100
320
340
300
400
360
8-17
400
900
800
730
155
380
400
350
450
410
8-17
450
960
860
780
190
500
520
400
500
460
8-17
500
1020
920
820
240
700
720
450
600
560
8-17
600
1080
980
940
280
900
930
500
710
660
8-17
700
1140
1040
990
320
1100
1150
150X150
240X240
210X210
8-11
230
720
600
520
45
260
2800
150X200
240X300
210X260
8-11
230
800
700
570
60
290
3100
200X200
300X300
260X260
8-11
300
800
700
570
80
310
330
200X300
300X400
260X360
8-13
300
900
800
730
140
330
350
300X300
400X400
360X360
8-17
400
960
860
730
160
390
410
300X400
400X500
360X460
16-17
400
1020
920
820
220
510
530
400X400
500X500
460X460
16-17
500
1020
920
820
250
560
590
400X500
500X710
460X660
16-17
500
1140
1040
990
300
980
1020
500X500
710X710
660X660
16-17
700
1140
1040
990
350
1150
1200
YJD-（A/B）外形及连接尺寸
每转升
A
B
C
A1
B1
C1
H
M
F
E
孔直径
重量KG
2
150
200
240
150X150
200X200
240X240
240
120
120
~500
8-9
40
4
180
240
280
180X180
230X230
260X260
280
140
140
~530
8-11
60
6
200
260
300
200X200
250X250
280X280
300
150
150
~550
8-11
75
8
220
280
320
220X220
270X270
300X300
320
160
160
~580
8-11
80
10
240
300
340
240X240
290X290
320X320
340
170
170
~600
8-13
100
12
260
320
360
260X260
310X310
340X340
360
180
180
~620
8-13
115
14
280
340
380
280X280
330X330
360X360
380
190
190
~640
8-17
130
16
300
360
400
300X300
350X350
380X380
400
200
200
~670
8-17
150
18
320
380
420
320X320
370X370
400X400
420
210
210
~690
8-17
165
20
340
400
440
340X340
390X390
420X420
440
220
220
~710
8-17
190
26
400
460
500
400X400
450X450
480X480
500
250
250
~770
8-17
230
30
440
500
540
440X440
490X490
520X520
540
270
270
~820
8-17
280
36
500
560
600
500X500
550X550
580X580
600
300
300
~950
8-20
320
40
540
600
640
540X540
590X590
620X620
640
320
320
~990
8-20
400
注：本机可按用户要求设计制造
