结构特点及用途
该阀中的阀体、阀板采用优质碳钢焊接而成。并在阀体上设有开度显示器，能正确反映阀板的开启位置，同时设有吹哨孔，便于清扫丝杆上的灰尘，从而确保阀门的使用寿命及阀门开启为矩。
该阀是一种含气体、无粘度的小颗粒粉尘，粉料等介质的气体输送管道中，作为调节或节断介质流量的主要控制设备，他可广阔地适用于冶金、建材、化工、电站、玻璃等行业除尘系统中。
公称压力：0.01Mpa 工作温度：≤150°C 适用介质：含尘气体、空气、烟气、低粘度的小颗粒粉尘、分料。
介质流苏：≤28m/s 调节特性：等百分比
主要零件材料
阀体、阀板：采用优质碳素钢焊接 螺旋丝杆：采用优质碳素钢

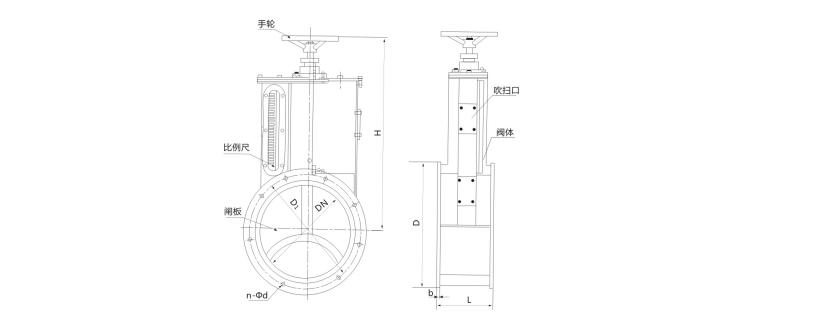

主要外形尺寸表
|
公称通径DN |
L |
D |
D1 |
b |
n |
d |
H |
重量kg |
|
200 |
200 |
310 |
280 |
10 |
8 |
14 |
510 |
38 |
|
220 |
200 |
330 |
300 |
10 |
12 |
14 |
535 |
40 |
|
250 |
200 |
360 |
330 |
10 |
12 |
14 |
575 |
48 |
|
260 |
200 |
370 |
340 |
10 |
12 |
14 |
590 |
52 |
|
280 |
200 |
390 |
360 |
10 |
12 |
14 |
610 |
60 |
|
300 |
200 |
410 |
380 |
10 |
12 |
14 |
700 |
65 |
|
320 |
200 |
430 |
400 |
10 |
12 |
14 |
725 |
70 |
|
340 |
200 |
450 |
420 |
10 |
12 |
14 |
750 |
85 |
|
350 |
200 |
460 |
430 |
10 |
12 |
14 |
770 |
90 |
|
360 |
200 |
470 |
440 |
10 |
12 |
14 |
780 |
96 |
|
380 |
200 |
490 |
460 |
10 |
12 |
14 |
800 |
100 |
|
400 |
250 |
510 |
480 |
10 |
12 |
14 |
890 |
115 |
|
420 |
250 |
530 |
500 |
12 |
16 |
14 |
930 |
125 |
|
450 |
250 |
560 |
530 |
14 |
16 |
18 |
1010 |
140 |
|
480 |
250 |
600 |
560 |
14 |
16 |
18 |
1050 |
180 |
|
500 |
300 |
620 |
580 |
14 |
16 |
18 |
1090 |
200 |
|
520 |
300 |
640 |
600 |
14 |
20 |
18 |
1110 |
220 |
|
620 |
350 |
750 |
710 |
14 |
20 |
18 |
1280 |
240 |
|
630 |
350 |
760 |
720 |
14 |
20 |
18 |
1305 |
250 |
|
680 |
350 |
790 |
750 |
16 |
24 |
18 |
1380 |
280 |
|
720 |
350 |
830 |
790 |
16 |
24 |
18 |
1440 |
320 |
|
750 |
350 |
870 |
830 |
16 |
24 |
18 |
1525 |
350 |
|
850 |
350 |
970 |
930 |
20 |
24 |
18 |
1675 |
380 |
|
900 |
350 |
1020 |
980 |
20 |
24 |
18 |
1750 |
450 |
|
950 |
350 |
1070 |
1030 |
20 |
28 |
18 |
1825 |
500 |
|
1000 |
400 |
1120 |
1080 |
20 |
28 |
20 |
1950 |
600 |
|
1200 |
400 |
1220 |
1280 |
20 |
28 |
22 |
2250 |
800 |
|
1250 |
400 |
1370 |
1330 |
20 |
28 |
22 |
2525 |
890 |
