结构特点及用途
XH-40X-8，XH-40W-4型钟形卸灰阀用连杆拉动和装置能机械执行驱动，锥形阀塞完成启闭动作。也适用于自动控制和远距离操作的场合。
XH-40X-8型密封部位为橡胶软密封，本阀应用于冶炼高炉喷煤系统煤粉输送控制，XH-640X-8型密封部位为阀体本体材料密封，本阀应用于除尘系统尘灰输送控制。以上两种型号钟形卸灰阀也适用于其他工业炉窑类似的系统中使用。
主要性能
|
型号 |
XH40W-4 |
XH40X-8 |
|||
|
公称压力Mpa |
0.4 |
0.8 |
|||
|
密封使用压力Mpa |
0.44 |
0.88 |
|||
|
强度试验压力Mpa |
0.6 |
1.2 |
|||
|
启闭时间 |
气动驱动S |
≤15 |
驱动源 |
气动 |
压缩空气0.4-0.6Mpa |
|
液动驱动S |
≤25 |
液动 |
压力油4-6Mpa |
||
|
适用温度°C |
≤120°C |
||||
|
适用介质 |
含煤气尘灰、烟气尘灰、煤粉等干燥细粉物料 |
||||
主要零件材料
|
零件名称 |
锥形阀座 |
重锤 |
拉杆 |
锥形钟 |
密封圈 |
|
材料 |
碳素钢 |
灰铸铁 |
优质碳素钢 |
灰铸铁 |
碳素钢/橡胶 |

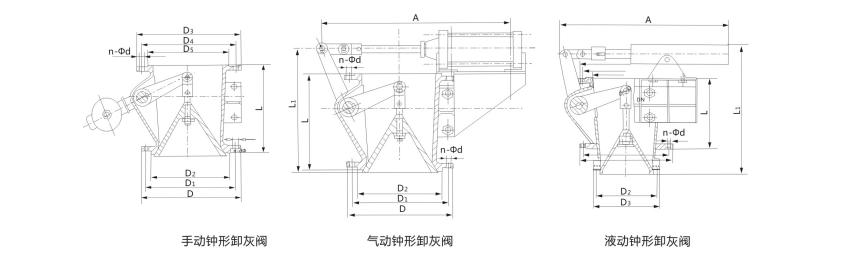

XH（40/640/740）(X/W）-（8/4）钟形卸灰阀主要外形及连接尺寸表
|
DN |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
A |
L |
L1 |
n-d |
|
200 |
370 |
330 |
280 |
390 |
350 |
300 |
740 |
350 |
480 |
8-18 |
|
250 |
420 |
380 |
330 |
440 |
400 |
350 |
790 |
400 |
530 |
12-18 |
|
300 |
480 |
440 |
380 |
500 |
460 |
400 |
840 |
450 |
580 |
12-22 |
|
350 |
530 |
490 |
430 |
550 |
510 |
450 |
910 |
500 |
630 |
12-22 |
|
400 |
620 |
570 |
500 |
650 |
600 |
500 |
960 |
550 |
680 |
16-22 |
|
450 |
670 |
620 |
550 |
700 |
650 |
550 |
1010 |
600 |
730 |
16-22 |
|
500 |
720 |
670 |
600 |
750 |
700 |
600 |
1060 |
640 |
770 |
20-22 |
|
600 |
835 |
700 |
700 |
865 |
810 |
700 |
1200 |
680 |
810 |
20-26 |
|
700 |
935 |
800 |
800 |
965 |
910 |
800 |
1300 |
730 |
860 |
24-26 |
|
800 |
1055 |
900 |
900 |
1083 |
1020 |
900 |
1400 |
760 |
890 |
24-30 |
