结构特点及用途
本阀门结构简单、操作灵活、重量轻、无卡阻，特另适用于各类固体物料和50mm左右块状、固体物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整开度。本阀是一种分料、晶粒料、及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

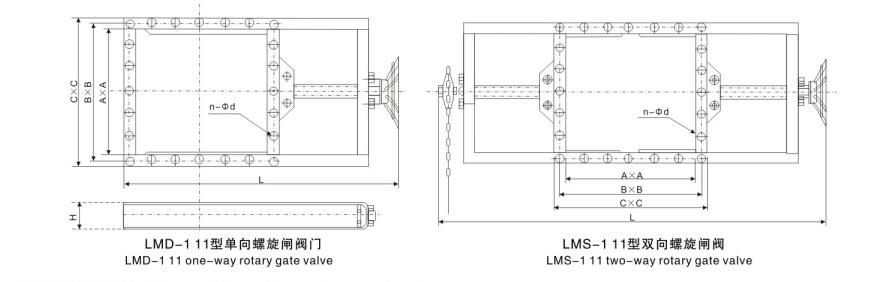

主要外形及连接尺寸表
|
类别 |
AXA1 |
BXB1 |
CXC1 |
L |
H |
n-d |
重量KG |
|
单向 |
200X200 |
235X235 |
296X296 |
820 |
100 |
8-2 |
52 |
|
245X655 |
305X715 |
341X751 |
1620 |
100 |
20-4 |
121 |
|
|
250X250 |
306X306 |
346X346 |
930 |
100 |
8-4 |
65 |
|
|
300X300 |
356X356 |
396X396 |
1050 |
100 |
12-4 |
81 |
|
|
400X400 |
456X456 |
496X496 |
1250 |
100 |
12-8 |
114 |
|
|
450X450 |
510X510 |
556X556 |
1350 |
120 |
16-8 |
130 |
|
|
490X490 |
550X550 |
596X596 |
1440 |
120 |
16-8 |
147 |
|
|
500X500 |
560X560 |
606X606 |
1500 |
120 |
16-8 |
153 |
|
|
600X600 |
660X660 |
706X706 |
1710 |
120 |
20-8 |
178 |
|
|
700X700 |
770X770 |
820X820 |
1940 |
140 |
20-18 |
213 |
|
|
800X800 |
870X870 |
920X920 |
2140 |
140 |
24-18 |
257 |
|
|
900X900 |
974X974 |
1030X1030 |
2410 |
160 |
24-18 |
325 |
|
|
980X980 |
1054X1054 |
1100X1100 |
2570 |
160 |
24-23 |
392 |
|
|
1000X1000 |
1074X1074 |
1130X1130 |
2610 |
160 |
24-18 |
428 |
|
|
双向 |
600X600 |
660X660 |
706X706 |
2010 |
120 |
16-18 |
200 |
|
600X1000 |
660X1074 |
706X1130 |
2870 |
120 |
20-23 |
290 |
|
|
700X700 |
770X770 |
820X820 |
2130 |
140 |
20-18 |
240 |
|
|
800X800 |
870X870 |
920X920 |
2240 |
140 |
20-18 |
320 |
|
|
900X900 |
974X974 |
1030X1030 |
2660 |
160 |
24-23 |
380 |
|
|
1000X1000 |
1074X1074 |
1130X1130 |
2870 |
160 |
24-23 |
460 |
|
|
1100X1100 |
1180X1180 |
1240X1240 |
3120 |
180 |
28-23 |
500 |
|
|
1200X1200 |
1280X1280 |
1340X1340 |
3310 |
180 |
32-23 |
540 |
|
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用链轮 |
||||
|
LMS-双向 |
II-链轮 |
链条节数M=0.105X-113 |
|||||
