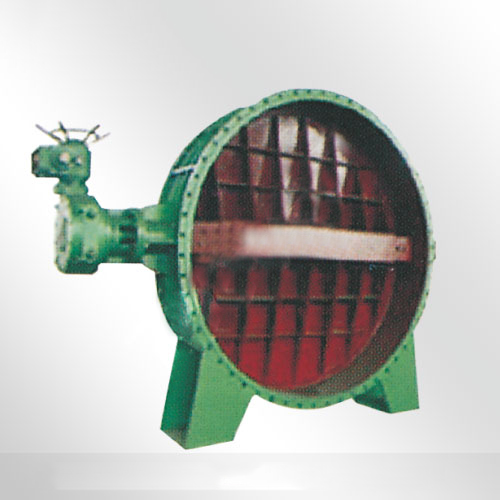

用途
本蝶阀适用于冶金、化工、电力和市政工程及水厂等介质为水、油品和空气管道上，起切断流体和调节介质流量等作用。
特点
1、本蝶阀设计结构新颖，整体尺寸小，重量轻。
2、蝶板采用双偏心，启动迅速，操作轻更省力。
3、蝶板采用双偏心、使蝶板与密封圈间无滑动摩擦，密封面耐磨损使用寿命长，密封可靠，易调整。
工作原理
旋转蝶阀手轮，通过蜗杆涡轮传动，带动阀杆蝶板在90°范围内自由旋转，使蝶阀处于开启或关闭状态，达到通或切断介质的目的。
采用标准
|
制造标准 |
GB12238-89 |
法兰标准 |
GB/T17241.6 GB/G9113.1 |
|
结构长度标准 |
GB12221-89 |
检验标准 |
GB13927-92 |
性能规范
|
型号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
工作温度 |
适用介质 |
|
D（3.6.9）41X-6 |
0.6 |
0.9 |
0.66 |
≤80°C |
水、油品 |
|
D（3.6.9）41X-6 |
1.0 |
1.5 |
1.1 |
≤80°C |
水、油品 |
主要零件材料
|
零件名称 |
阀体、阀板 |
阀杆 |
阀座 |
密封圈 |
填料 |
|
材料 |
碳钢 锰钢 不锈钢 |
碳钢 锰钢 不锈钢 |
铜合金 不锈钢 |
丁腈橡胶 三元乙丙橡胶 聚四氟乙烯 氟橡胶 |
柔性石墨 |
主要连接尺寸
| 公称通径 | L | H1 | H2 | 0.6Mpa | 1.0Mpa | |||||||
| 短系列 | 长系列 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||
| 100 | 127 | 127 | 120 | 240 | 210 | 170 | 144 | 4-19 | 220 | 180 | 144 | 8-19 |
| 125 | 140 | 140 | 130 | 270 | 240 | 200 | 174 | 8-19 | 250 | 210 | 174 | 8-19 |
| 150 | 140 | 140 | 150 | 300 | 265 | 225 | 199 | 8-19 | 285 | 240 | 199 | 8-23 |
| 200 | 152 | 152 | 180 | 330 | 320 | 280 | 254 | 8-19 | 340 | 295 | 254 | 8-23 |
| 250 | 165 | 250 | 220 | 400 | 375 | 335 | 309 | 12-19 | 395 | 350 | 309 | 12-23 |
| 300 | 178 | 270 | 220 | 410 | 440 | 395 | 363 | 12-23 | 445 | 400 | 363 | 12-23 |
| 350 | 190 | 290 | 270 | 460 | 590 | 445 | 413 | 12-23 | 505 | 460 | 413 | 16-23 |
| 400 | 216 | 310 | 290 | 510 | 540 | 495 | 463 | 16-23 | 565 | 515 | 463 | 16-28 |
| 450 | 222 | 330 | 320 | 560 | 595 | 550 | 518 | 16-23 | 615 | 565 | 518 | 20-28 |
| 500 | 229 | 350 | 360 | 590 | 645 | 600 | 568 | 20-23 | 670 | 620 | 568 | 20-28 |
| 600 | 267 | 390 | 390 | 660 | 755 | 705 | 887 | 20-26 | 780 | 725 | 667 | 20-31 |
| 700 | 292 | 430 | 460 | 780 | 860 | 810 | 772 | 24-26 | 895 | 840 | 772 | 24-31 |
| 800 | 318 | 470 | 530 | 850 | 975 | 920 | 878 | 23-31 | 1015 | 950 | 878 | 24-34 |
| 900 | 330 | 510 | 570 | 920 | 1075 | 1020 | 978 | 24-31 | 1115 | 1050 | 978 | 28-34 |
| 1000 | 410 | 550 | 630 | 990 | 1175 | 1120 | 1078 | 28-31 | 1230 | 1160 | 1078 | 28-37 |
| 1200 | 470 | 630 | 750 | 1115 | 1405 | 1340 | 1295 | 32-34 | 1455 | 1380 | 1295 | 32-40 |
| 1400 | 530 | 710 | 850 | 1228 | 1630 | 1560 | 1510 | 36-37 | 1675 | 1590 | 1510 | 36-43 |
| 1600 | 600 | 790 | 990 | 1340 | 1830 | 1760 | 1710 | 40-37 | 1915 | 1820 | 1710 | 40-49 |
| 1800 | 670 | 870 | 1100 | 1570 | 2045 | 1970 | 1918 | 44-40 | 2115 | 2020 | 1920 | 44-49 |
| 2000 | 760 | 950 | 1210 | 1680 | 2265 | 2180 | 2125 | 48-43 | 2325 | 2230 | 2130 | 48-49 |
| 2200 | 590 | / | 1340 | 1850 | 2475 | 2390 | 2335 | 52-43 | 2550 | 2440 | 2330 | 52-56 |
| 2400 | 650 | / | 1460 | 1970 | 2685 | 2600 | 2545 | 56-43 | 2760 | 2650 | 2530 | 56-56 |
| 2600 | 700 | / | 1560 | 2120 | 2905 | 2810 | 2750 | 60-49 | 2960 | 2850 | 2740 | 60-56 |
| 2800 | 760 | / | 1680 | 2240 | 3115 | 3020 | 2960 | 64-49 | 3180 | 3070 | 2940 | 64-56 |
| 3000 | 810 | / | 1800 | 2360 | 3315 | 3220 | 3160 | 68-49 | 3405 | 3290 | 3150 | 68-62 |
| 3200 | 880 | / | 1920 | 2500 | 3525 | 3430 | 3370 | 72-49 | 3630 | 3510 | 3360 | 72-62 |
| 3400 | 950 | / | 2040 | 2620 | 3735 | 3640 | 3580 | 76-49 | 3850 | 3730 | 3570 | 76-62 |
